Laserskärningsmaskinstruktur och arbetsprincipanalys

Laserskärningsmaskiner är effektiva skärverktyg som är allmänt används i modern tillverkning, särskilt för bearbetning av metaller, icke-metaller och olika material. Med exakt strukturell design och kraftfull funktionalitet kan dessa maskiner utföra komplexa skäruppgifter med hög noggrannhet och hastighet. Den här artikeln kommer att ge en djupgående analys av huvudkomponenterna i en laserskärmaskin och deras funktioner och principer.

1. Huvudkomponenter i en laserskärmaskin

Lasergenerator

Funktion: Lasergeneratorn är kärnkomponenten i laserskärningsmaskinen, ansvarig för att producera laserstrålar med hög energi.

Princip: Lasergeneratorn avger högintensiv, monokromatiska laserstrålar genom ett lasermedium (såsom gas, fast eller halvledare) under verkan av en excitationskälla. Vanliga typer av lasrar som används i laserskärningsmaskiner inkluderar CO2 -lasrar och fiberlasrar.

Optiskt system

Funktion: Det optiska systemet ansvarar för att överföra laserstrålen från lasergeneratorn till skärhuvudet och justera lasers fokus och strålkvalitet.

Princip: Det optiska systemet inkluderar vanligtvis speglar, linser och optiska fibrer. Laserstrålen styrs och fokuseras genom dessa komponenter för att säkerställa exakt positionering och koncentration av lasern. Fiberlaserskärningsmaskiner använder optiska fibrer för att direkt överföra lasern till skärhuvudet, medan CO2 -laser skärmaskiner använder speglar för att överföra lasern till skärområdet.

Snedhuvud

Funktion: Skärhuvudet fungerar som "verktyget" för laser skärmaskinen och fokuserar laserstrålen på arbetsstyckets yta samtidigt som gasflödets riktning.

Princip: Skärhuvudet innehåller linser och fokuserande speglar för att fokusera laserstrålen på skärområdet på arbetsstycket. Dessutom är skärhuvudet utrustat med ett extra gasmunstycke som blåser bort smält metall för att säkerställa smidig skärning och hög kvalitet.

Rörelsesystem

Funktion: Rörelsesystemet gör det möjligt för laserskärningsmaskinen att utföra exakta tvådimensionella eller tredimensionella skärrörelser på arbetsstyckets yta.

Princip: Rörelsesystemet består av drivmotorer, skenor, servomotorer och precisionsöverföringskomponenter. Genom ett numeriskt styrsystem (CNC) säkerställer rörelsessystemet högprecisionsrörelse av laserhuvudet längs X-, Y- och Z-axlarna, vilket garanterar exakt anpassning av skärbanan och arbetsstycket.

CNC -kontrollsystem

Funktion: CNC -systemet ansvarar för övergripande kontroll och schemaläggning av laser skärmaskinen, exakt hantering av varje detalj i skärningsprocessen.

Princip: CNC -systemet justerar parametrar såsom laserkraft, skärhastighet, matningshastighet och fokus baserat på ingångsskärningsprint eller program, vilket säkerställer att skärningsprocessen fortskrider smidigt. Moderna laserskärningsmaskiner använder vanligtvis avancerade datorbaserade styrsystem och erbjuder höga automatiseringsnivåer.

Kylsystem

Funktion: Kylsystemet förhindrar överhettning av kritiska komponenter såsom lasergenerator och skärhuvud under högeffekt laserdrift, vilket säkerställer stabil maskinprestanda och noggrannhet.

Princip: Kylsystemet använder vatten eller luftkylning för att reglera temperaturen på nyckelkomponenter i realtid, vilket förhindrar värmeuppbyggnad som kan påverka prestandan negativt. Den inkluderar vanligtvis en kylvätsketank, pump och värmeväxlare.

Avgasningssystem

Funktion: Avgassystemet tar bort rök och skadliga gaser som genereras under skärningsprocessen, vilket säkerställer en ren arbetsmiljö och korrekt maskindrift.

Princip: Laserskärning genererar betydande mängder rök och skadliga gaser. Avgassystemet använder dammuppsamlingsanordningar och ventilationskanaler för att ta bort dessa partiklar från skärområdet, vilket säkerställer en ren och säker arbetsmiljö.

2. Arbetsprincip för en laserskärmaskin

Arbetsprincipen för en laserskärningsmaskin kan sammanfattas enligt följande: Lasergeneratorn producerar en högeffekt laserstråle, som överförs till skärhuvudet via det optiska systemet. Skärhuvudet fokuserar sedan laserstrålen på arbetsstyckets yta. Den höga värmen från lasern smälter eller förångar materialet, medan extra gaser blåser bort det smälta materialet och slutför det exakta snittet.

Fördelar med laserskärning:

Högprecision: Laserstrålen är extremt fin, vilket möjliggör precision på mikronivå.

Höghastighetsskärning: Laserskärning erbjuder höga skärhastigheter, särskilt för tunt plåtmaterial.

Icke-kontaktbehandling: Laserskärning är en icke-kontaktprocess som undviker slitage på mekaniska verktyg.

Huawei -laser

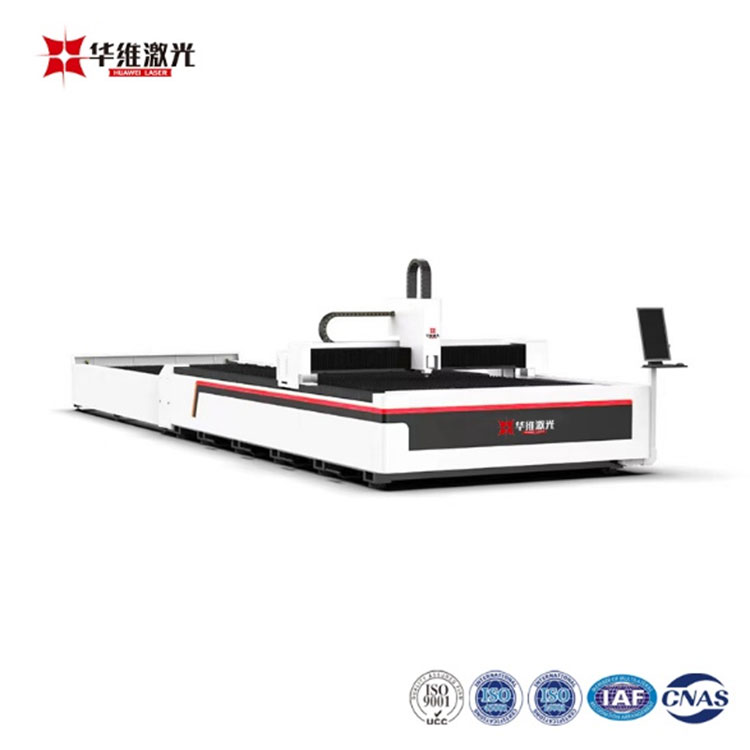

Som en ledande tillverkare inom laserutrustningsindustrin utnyttjar Huawei Laser år av teknisk innovation och expertis för att ge högeffektiva, stabila och exakta laserskärningslösningar. Att välja Huawei-laser betyder mer än bara förvärva en högpresterande laserskärningsmaskin; Det betyder att få en pålitlig partner som är engagerad i att stödja dig under hela din produktionsresa. Med avancerad teknik och uppmärksam service, Huawei Laser's30000W Exchange-Platform Fiber Laser Cutting Machine Leverera exceptionell precision och hastighet, tillgodose behoven hos olika branscher.
