Rollen som växlar och rack i laserskärmaskiner

I laserskärningsutrustning fungerar växel- och racksystemet som en kärnöverföringskomponent och spelar en avgörande roll i rörelsens noggrannhet och stabilitet. Genom exakt meshing överför den kraften för att uppnå multi-axel koordinerad kontroll av skärhuvudet, vilket säkerställer effektiviteten och precisionen i laserskärningsprocesser.

Principer och funktioner

Precisionsöverföringsmekanism

Växlar överför vridmoment via tandengagemang och erbjuder hög transmissionseffektivitet (> 98%) och exakta växelförhållanden. Detta möjliggör korrekt justering av hastighet och vridmoment, vilket driver skärhuvudet för att utföra komplexa x/y/z-axelrörelser för bearbetning av mikronivå (± 0,01 mm).

Strukturfunktioner

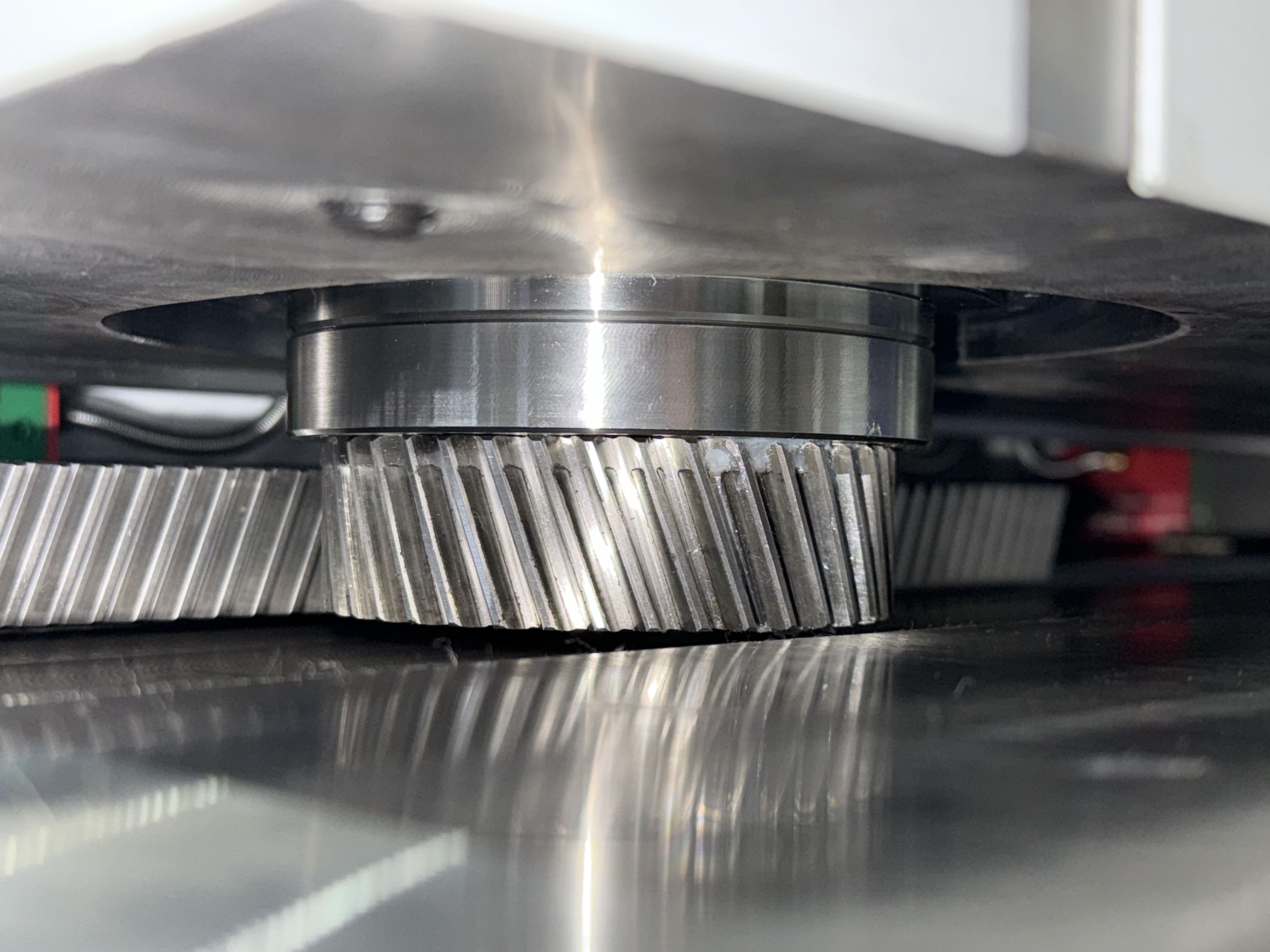

Rack har linjära tandprofiler, motsvarande cylindriska växlar med oändliga tonhöjdcirklar. Laserskärare använder ofta raka eller spiralformade rack. Heliska rack, med deras högre kontaktförhållande (> 30% förbättring), jämnare överföring och lägre ljudnivåer (<65 dB), föredras för höghastighetsapplikationer.

Viktiga branschfördelar

Multi-axelpositionering: Samarbetsdrift av rack och servomotorer uppnår positioneringsnoggrannhet på ± 0,01 mm.

Hög dyamisk svar: Optimerad växellådesdesign stöder 2G -acceleration för 200 m/min skärhastigheter.

Förbättrad lastkapacitet: Heliskt tandengagemang ökar kontaktområdet, vilket minskar enstandbelastningen med 15-20% och förlänger komponentens livslängd till 20 000 timmar.

Underhållsriktlinjer

Monteringsinspektion: Se till att inriktningstoleransen ≤0,02 mm med enhetliga kontaktmönster.

Clearance Control: Håll motreaktion inom 0,05-0,08 mm; Noll-backurstörning är förbjuden.

Smörjhantering: Använd ISO VG220 växelfett med påfyllning var 500 driftstimmar.

Säkerhetsåtgärder: Installera IP54-rankade skyddsskydd för exponerade växlar; Undvik kontakt under drift.

Feldetektering: Omedelbar avstängning krävs för onormal vibration (> 50 μm amplitud) eller brus (> 75 dB).
